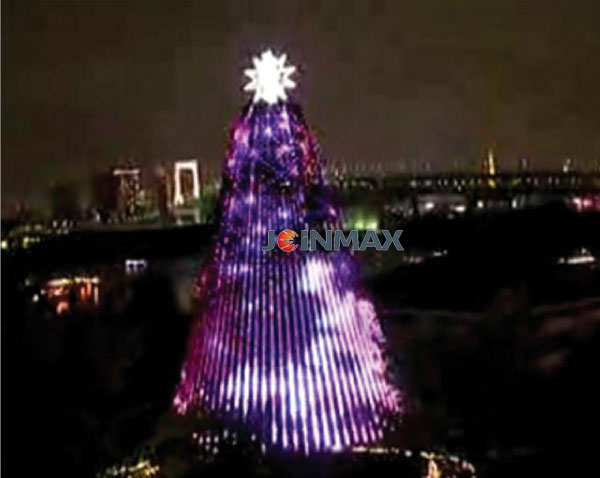

應用案例

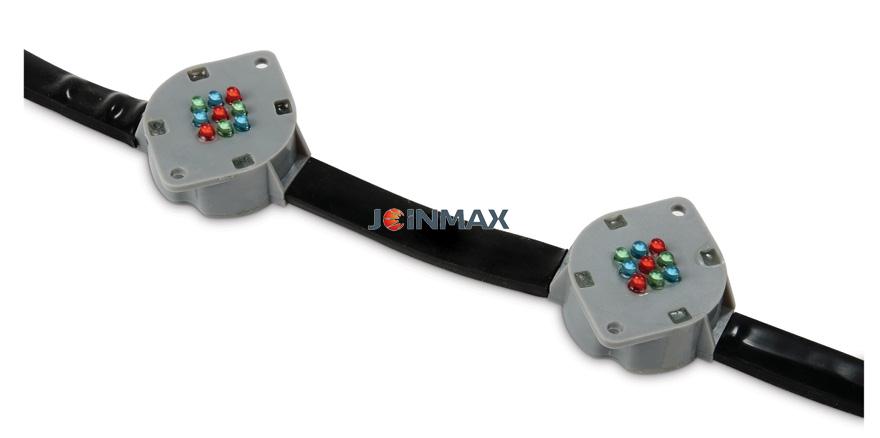

1、JM26系列是一款高亮度彩色像素型LED燈串，一串最多可連接100顆LED像素燈，采用軟性電纜連接，每顆像素可獨立控制，結合外接電源和控制系統，可組成連續燈帶作為輪廓照明，或組成大面積視頻顯示照明系統。
2、燈串可直接安裝在物體表面，也可安裝在板背面并通過像素孔顯示。?
3、像素節點之間距離可根據用戶需要在100mm到500mm之間調整，燈串最大長度可以達到15米。?
4、從電源到第一個像素燈的線長度為2米。?
5、采用雙總線驅動，信號安全可靠，配合中鳴的像素映射視頻控制系統，可組成任意形狀的照明圖案，能充分體現燈光照明的效果。?
6、全密封設計，防護等級達到IP66，有效延長使用壽命。

技術分類

Technical?Classification

項目規格

Item

參數

Parameter

電氣性能

Electrical?Properties

供電電壓

Input?voltage

DC12V

最大功耗

Max?power??consumption

每個節點最大1W?

per?pixel?1W

光學性能

Optical?Properties

光源組成

LED?composition

每個節點3R+3G+3B直插346?LED??

3R+3G+3B??346?DIP?LED????

像素間距

Pixel?pitch

120mm(根據客戶需要設計)

光色

LED?color

紅色/綠色/藍色?全彩色

red/green/blue/full?color

光束角

Beam?angle

60°X110°

面光強度

Brightness

9cd/pcs

亮度等級

Brightness?grade

每種顏色256?級?

256?grade?per?color

光通維持率

Luminous?maintenance?rate

50000?hour（@70%）

控制方式

Control?Mode

控制接口

Interface

2芯串行接口

2-pin?serial?Interface

控制系統

Control?System

中鳴科技

Easyplay5.0（joinmax）

結構性能

Structure

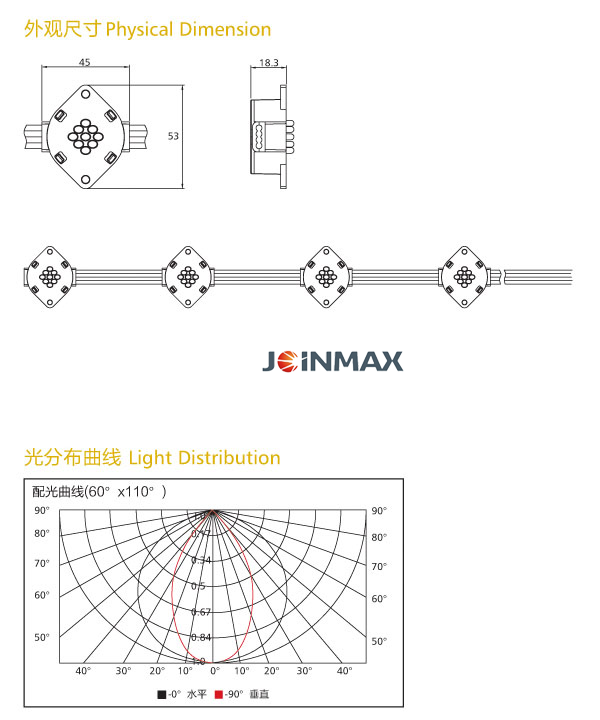

尺寸(長x寬x高)?Dimension?(LxWxH)

54X45X20（mm）

重量

Weight

20g/pixel

燈體材料

Material

PC塑料

表面顏色

Surface?color

灰色?

Grey

燈具連接

Connection

4芯電源信號扁平電纜?

?4-pin?power+signal?cable

防護等級

IP?grade

IP66

工作溫度

Work?temperature

-20℃～50℃

工作濕度

Work?humidity

0～90%

最大級聯數

Max?cascade?connection?qty

每串最大級聯100個節點??

100?pixels?per?cluster

使用環境

Work?Environment

干燥/潮濕

dry/wet

安全性能Safety

認證

Certificate

節點距離? Pixel?Pitch	外殼顏色? Surface?Color	產品編號 Model
120mm	白色?White	JM26-100901RGB
120mm	灰色?Grey	JM26-100902RGB
200mm	白色White	JM26-100903RGB
200mm	灰色Grey	JM26-100904RGB
