地標精神——奧林匹克塔夜景照明設計

? ? ??

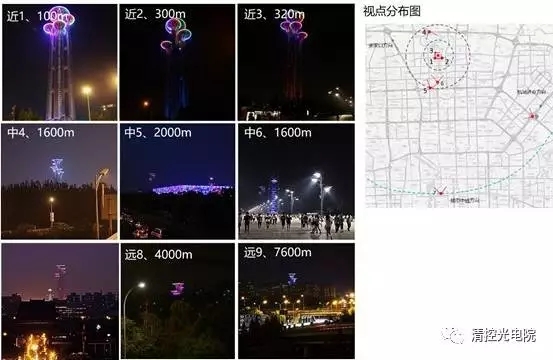

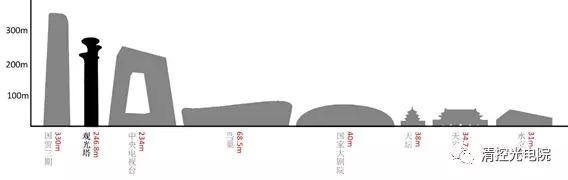

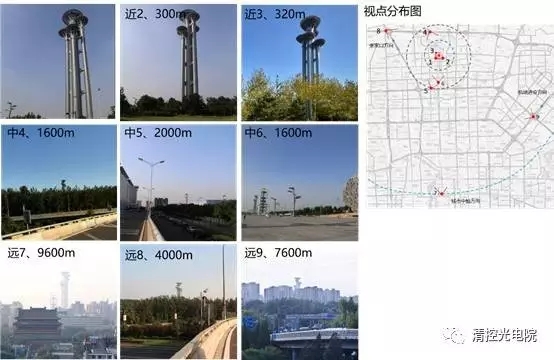

? ? 北京奧林匹克塔建筑是總高度246米，是京北片區第一高塔，區域地標地位十分顯著；無論是從機場駛來的五環路，還是從景山北望的中軸線，奧林匹克塔都以其現代、傲立的姿態直入眼簾。視看條件極佳，城市各尺度觀看都具備高辨識度。

? ? ? ?

? ? 照明現狀是塔冠亮度高，塔身亮度低；冠環亮度最高，但遠視角可視面積小；再加上色彩較多，看上去形體略顯分離，效果整體性待改善，原創“生命之樹” 理念未表達。冠環、冠頂、塔身亮度比為83：7：1。

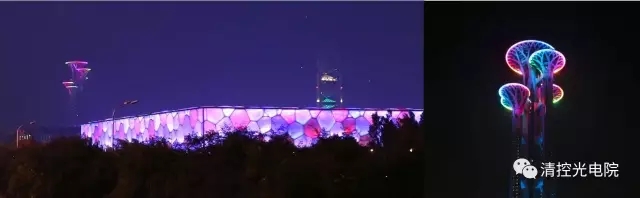

現狀照明，整體環境爭奇斗艷,奧運塔冠環懸浮

? ? 在周邊環境中，主角建筑們多彩炫色、爭奇斗艷的，觀光塔再通過色彩混合很難凸顯。

提升后效果：平日從環境中優雅的凸顯

? ? ?

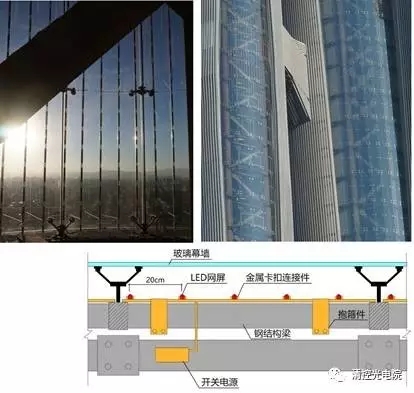

? ? ? 在平日基礎模式下，奧林匹克塔身投光與點屏的配合，呈現的是純凈白光的姿態，從周圍顏色多姿的環境中優雅凸現，整體亮度提升。

? ? ??

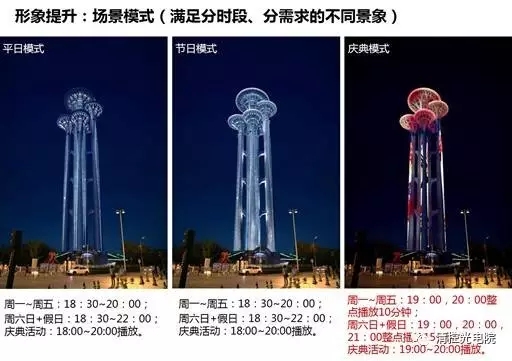

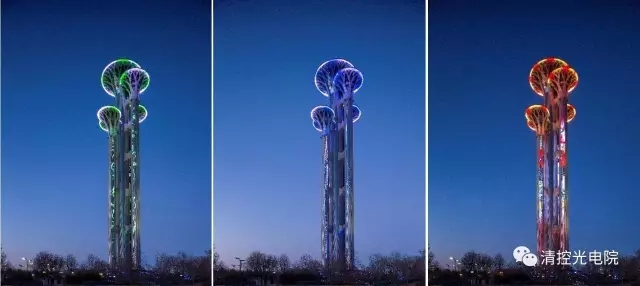

? ? ? ?演繹模式下，為了傳達冬奧契機，向國際展示運動精神、大國風范、建筑特征等文化內涵，照明分為四個主題來演繹。四大主題傳達文化經典：冰雪璀璨、奧運五環、生命源生、傳統京韻。

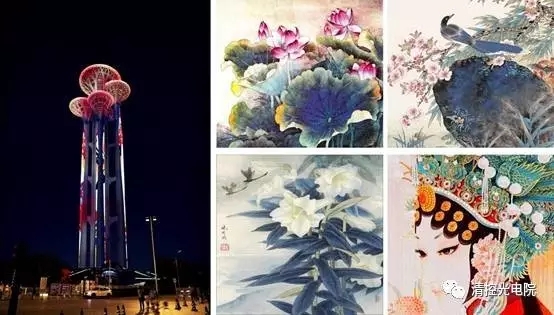

? ? ? ?為改善奧運區域的爭奇斗艷的局面，塔身作為最高地標，色彩的使用應節制，傳統繪畫講“調和色，低飽和，高級灰”，更趨和東方審美，本次提升要求色彩韻味要往此達成。

? ? ? 通過對燈具RGBW設定亮度比率、以及對塔身使用的LED點光源燈具提出芯片位數（12bit以上）、幀刷新頻率、灰度刷新頻率、伽馬校正、起灰值等參數，為保障多個主題模式的畫面流暢度和色彩豐富性，并通過燈具的效果、光學檢測，來為確保產品質量和效果品質保駕護航。

技術創新：

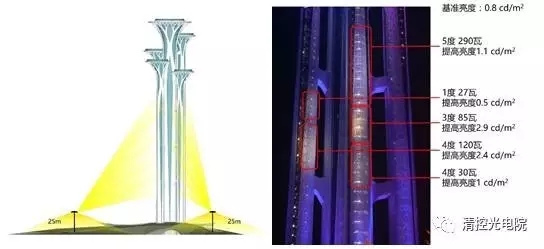

1）塔身立面：塔身周邊設置8組燈桿，每桿20盞極窄光束投光燈，定向投射塔身部位，光斑拼接照亮整個塔身；用最低能耗的燈具總量，比原來亮度提高了15倍。

塔身精準投光，角度3度；現場燈具試驗測定亮度，確定最優選

? ? ? ?考慮了投射距離和投射位置，對光斑的畸變進行計算，使用特殊透鏡，將光斑豎向拉伸，使到達塔身的光斑與被照亮處塔身等寬，避免逸散光，防止光污染。

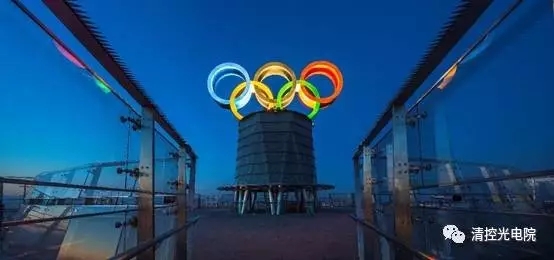

2）五環照明：應奧組委的要求，在塔頂和底部入口加入了兩組五環雕塑，照明通過模塊燈組精準投光，均勻照亮五環表面，燈具結合自旋轉平臺與雕塑一起轉動，360°還原五環色彩，保障10公里范圍內的高亮度可視，成為光之地標。

? ? ? ?五環照明通過幾類方案對比，綜合奧組委規范要求，采用小功率極窄光束投光燈（2.5度角）投光燈，定向投射，拼接光斑照亮五環，保障表面均勻度，且照明方式非常利于管理者后期維護，這是業主的關鍵要求。雕塑立于塔頂旋轉底座，燈具體積小，緊貼底座安裝，能跟隨底座旋轉，且有效減少風阻力。

? ? ? ? ?精準投射，高效用光，避免逸散；達到綠色節能目標。建筑外立面功率密度值：平日基礎模式為1.8W/m2，主題模式為5.3W/m2，完全實現綠色運營。整體提升后，亮度比例關系為冠環：塔冠：塔身≈12：5 : 1 （原83：7：1），達到了設計的三個提升：整體效果、縱向亮度、色彩調和。

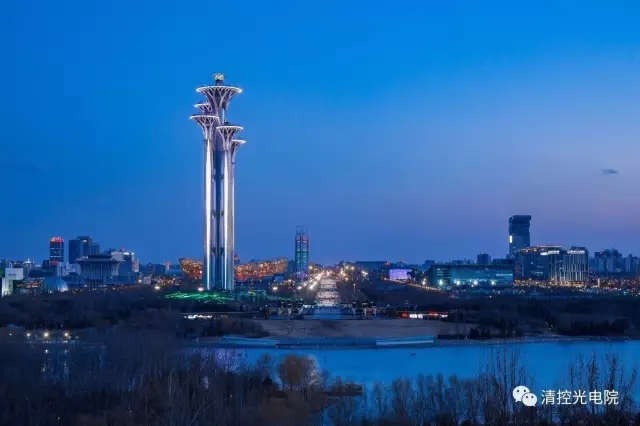

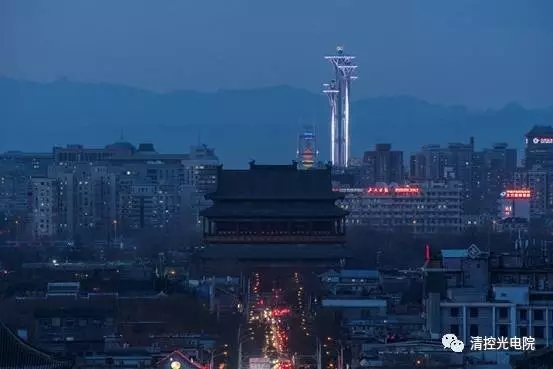

奧林匹克塔夜景新地標，無論是從景山軸線觀望，還是從機場五環路遠觀，都是當之無愧、引領區域的標志性夜景建筑，演繹時刻更是吸引大量廣場游人觀賞、拍照、形成網絡傳播的景觀新亮點！這就是設計最初的地標精神。
